| PCI-9820I 工业级CAN 接口卡 |
| |
PCI-9820I是一款符合工业级温度范围(-25°C ~ +85°C)、兼容PCI2.1规范的双端口PCI-CAN通讯接口卡。PCI-9820I接口卡支持32位33MHz PCI局部总线，采用了通用PCI连接器，能让PC方便地连接到CAN总线上，即插即用，安装简单方便。
PCI-9820I提供2个完全独立的CAN通道，符合CAN2.0B规范（兼容CAN 2.0A），在应用中更显方便和灵活。为了提高系统性能，PCI-9820I通讯卡提供了各种功能，支持1Mbps的高传输速率，且集成2500V DC电气隔离保护，保护计算机避免地环流的影响，增强系统在恶劣环境中使用的可靠性。
PCI-9820I通讯卡支持Windows 2000/XP/2003操作系统，提供了统一的应用程序编程接口和完整的应用示范代码，含VC、VB、Delphi 和C++Builder等开发例程示范，方便用户进行应用程序开发。PCI-9820I通讯卡还支持OPC接口，能在支持OPC的组态软件中使用PCI-9820I通讯卡。另外，还提供了ZLGCANTest通用测试软件，可执行CAN报文的收发和监测等功能。 |

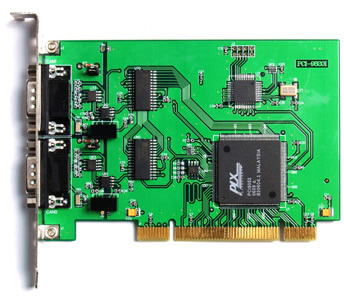

| 产品图片 |
|
|
| 硬件参数 |
  符合工业级温度范围(-25°C ~ +85°C)
通用PCI接口，适用于5V系统
支持CAN2.0A和CAN2.0B规范
符合ISO/DIS 11898 规范
两路电气完全隔离的CAN通道
支持5Kbps ~ 1Mbps之间的任意波特率
2500Vrms电气隔离保护
内置120欧姆终端电阻，可通过跳线选择
遵守工业应用规范 |
|
| 规格参数 |
硬件
CAN控制器：SJA1000T
CAN收发器：PCA82C251T
接口
总线：PCI ver. 2.1 (32-bit)
性能
速率：5Kbps ~ 1Mbps
传输率：1000fps(标准帧)
配置
PCI：中断和I/O由BIOS分配
工作模式：正常、只听、自收发
API：VCI函数库
操作系统支持
Windows 2000/XP/2003
工具软件支持
通讯CAN测试工具ZLGCANTest
OPC服务器ZOPC_Server
iCAN测试工具iCANTest
虚拟串口服务器 ZVCom
电源和环境
电源要求：5V@300 mA (Max.)
操作温度：-25°C ~ +85°C
存储温度：-40°C ~ +85°C
尺寸：130 x 90 mm (W x D) |
|
| 应用方案 |
船舶数据信号采集系统
普通船舶和军事船舶的控制系统均需要大量的客观数据作为行船和作战的保证，外界和自身的环境参数出现变换时，在轮船的总控制台必须及时准确地得到信息，才能根据外因的变化做出有效的调整，否则轮船的运行会达不到正确的目的，作战则往往会受制于人，所以轮船参数测量的准确性、实时性、可靠性是非常必要的。
轮船控制需要的参数非常之多，本案以典型的船速、水速、风速、障碍物探测等作为示例。
【原方案】
基于集中控制系统的数据采集
集中控制的典型结构是由一个大型的PLC控制器作为主控器，该控制器做数据的处理和运算，并给出最终结果，接受操作后将命令直接发给相关执行系统。
其中数据采集和执行都是通过相关的I/O接口直接连线进行传输的，所以该方案会耗费大量的电线电缆，对轮船的资源和空间都是极大的浪费。
在信号通过电缆长距离传输时，原信号可能受到干扰或者衰减严重，数据的准确性大大地降低。
并且在系统进行扩展的时候，主控PLC的资源往往不足，所以常常会牵涉到整个系统的变动，所以在原有系统上升级十分不便。
【新方案】
基于PCI-9820I的CAN总线分布式（DCS）数据采集系统

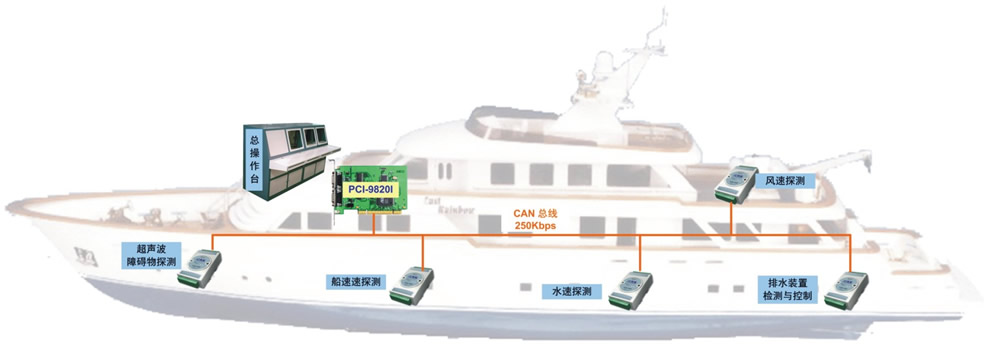

 如图所示该系统中操作台的工控机使用高性能的工业级两通道CAN接口卡PCI-9820I通过一条屏蔽双绞线和当地的数据采集模块进行通讯，使用100Kbps的通讯速率。
【新方案的优势】
（1）极大减少电缆的数量和电缆的铺设工作
使用CAN总线系统后，数据的采集或者处理可以在本地进行。设备之间的连接仅通过屏蔽双绞线即可，大大减少线材的浪费，减少线材的铺设工作量，加快系统的施工进度。
（2）增强信息的可靠性
CAN总线本身有非常可靠的数据传输保证机制，所以数据传输质量能得到有效的保证。
（3）系统可扩展性强
下位机的各类数据采集节点能够设计成“即插即用”型，节点的数目和距离都可以不受限制地扩展，而不影响主机的结构，可扩展性极强。
目前该方案已广泛地被各地船舶研究制造单位采用，CAN总线通讯逐渐在船舶工程中成为主流。 |
